StmDfuUsb

Aktualisieren der Firmware von STM32 -CPU über USB -Kabel mit einem USB -DFU -Protokoll

Anwendung zur Aktualisierung der Firmware von STM32 -CPU über USB -Kabel mithilfe des USB -DFU -Protokolls

Die Realisierung dieser Anwendung basiert auf den folgenden Dokumenten von STMICROELECTRONICS:

1. AN2606: STM32 Microcontroller -Systemspeicher -Boot -Modus
2. AN3156: USB -DFU -Protokoll, das im STM32 -Bootloader verwendet wird

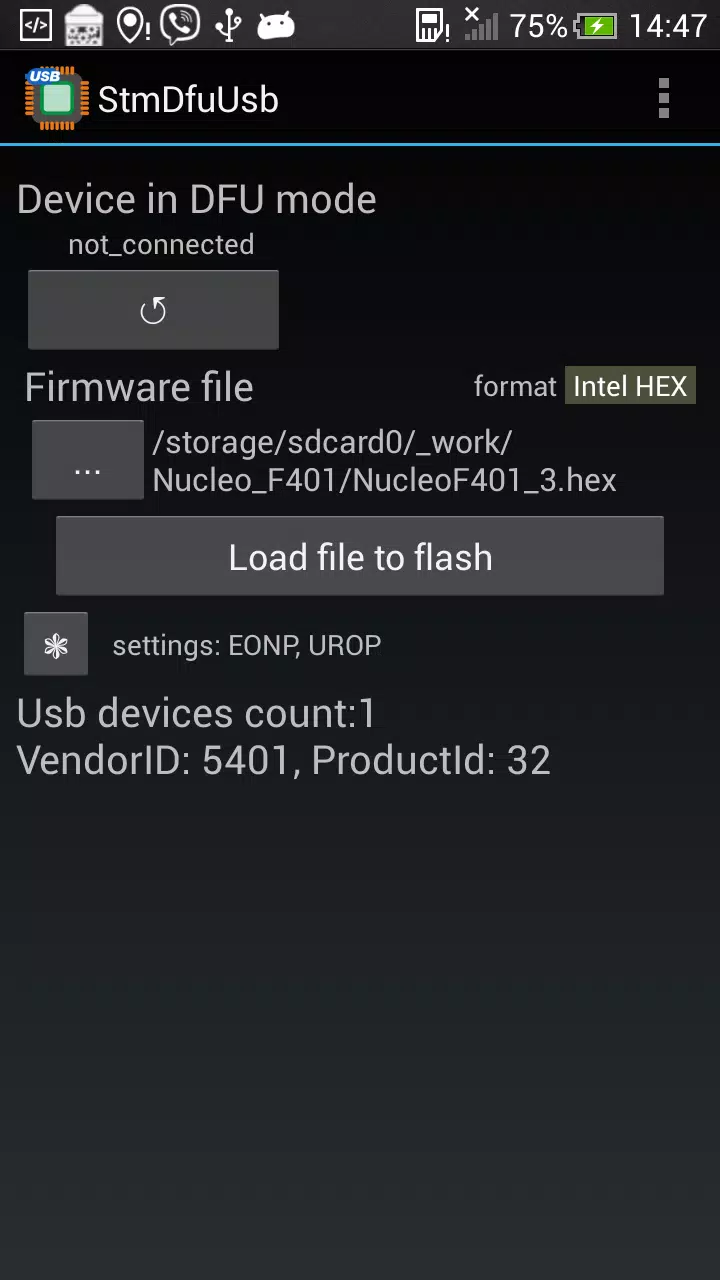

So verwenden Sie die Anwendung

Voraussetzung

Ihr mobiles Gerät muss USB-OTG unterstützen.

Vorbereitung

1. Schließen Sie die STM32-Karte mit einem USB-OTG-Kabel an Ihr mobiles Gerät an.
2. Aktivieren Sie den Bootloader -Modus für den STM32. Ausführliche Anweisungen finden Sie in AN2606. Im Allgemeinen müssen Sie die Pins Boot0 und den Boot1 gemäß Ihrem CPU -Modell in der richtigen Kombination einstellen.

Programmierung

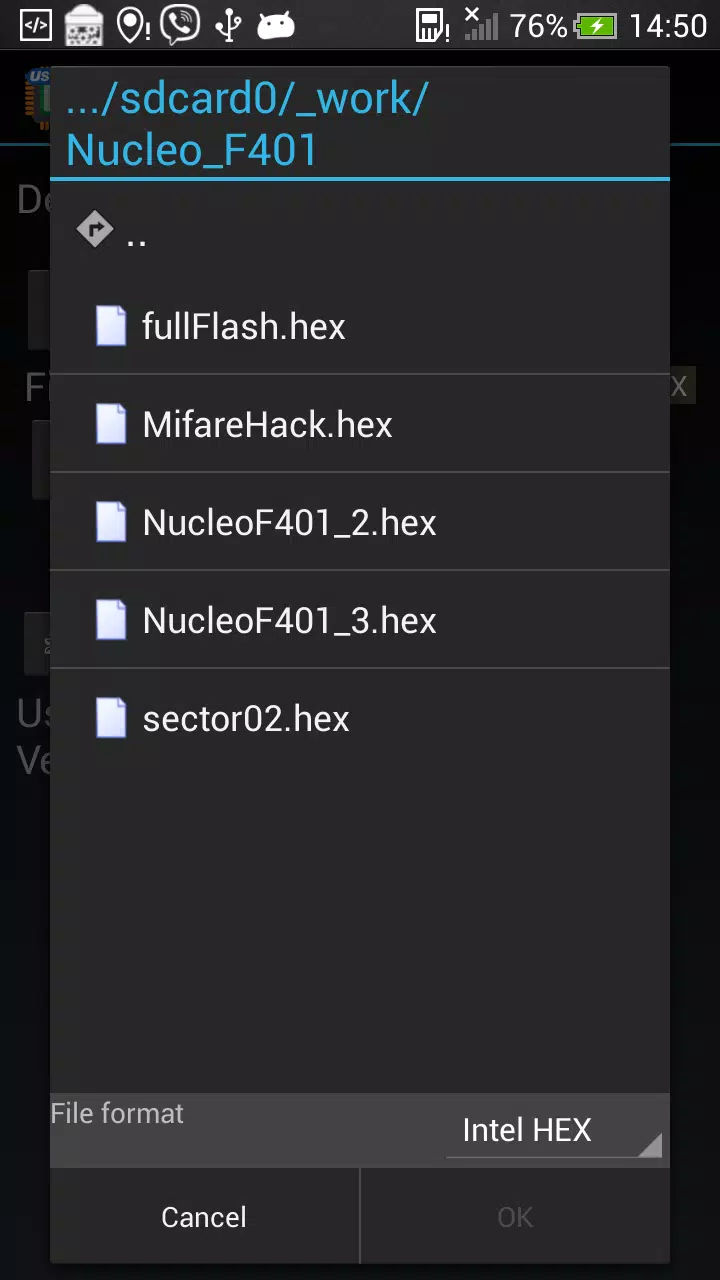

1. Wählen Sie die Firmware -Datei aus, die Sie schreiben möchten. Die Firmware -Datei sollte in einem der folgenden Formate enthalten sein:

   • Intel Hex
   • Motorola S-Rekord
   • DFUSE (STMICROELECTRONICS DFU -Format)
   • Roher binär

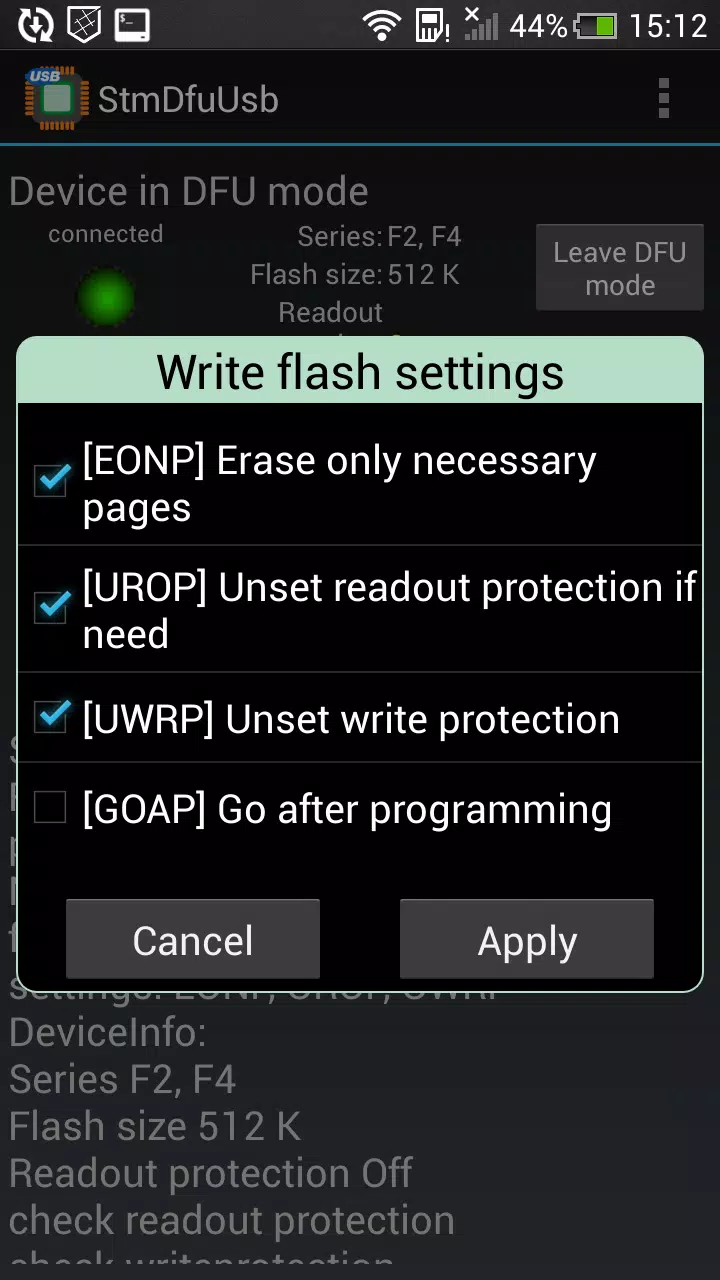

2. Legen Sie die erforderlichen Schreiboptionen ein. Sie können aus folgenden wählen:

   • Nur notwendige Seiten löschen
   • Bei Bedarf nicht festgelegt
   • Gehen Sie nach dem Programm zur CPU

3. Drücken Sie die Taste "Datei zum Flash laden" und warten Sie, bis die Operation abgeschlossen ist.

Zusätzliche Vorgänge in der Anwendung erhältlich

• Löschen
• Blitz für leer überprüfen
• Flash mit der Datei vergleichen

Sie können diese Vorgänge über die entsprechenden Menüelemente auswählen.

Getestet an den folgenden STM32 -Mikrocontroller -Modellen:

• STM32F072
• STM32F205
• STM32F302
• STM32F401
• STM32F746
• STM32G474
• STM32L432

Einschränkungen bei der Verwendung

Sie können bis zu 25 Firmware -Uploads vollständig kostenlos durchführen. Nachdem Sie diese Grenze erreicht haben, können Sie einen der folgenden Dienstleistungen erwerben:

1. Weitere 100 Uploads
2. Unbegrenzte Verwendung der Anwendung
